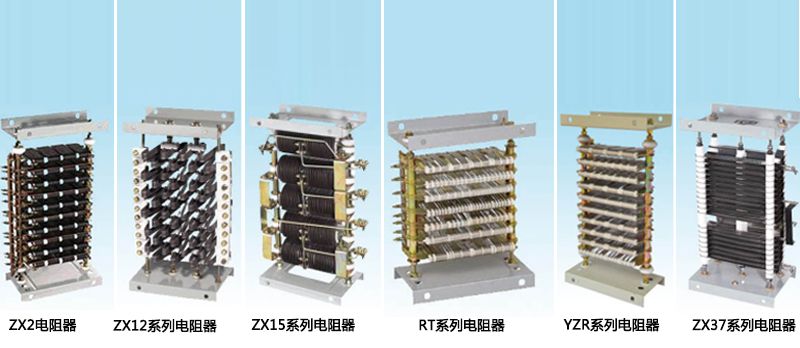

十、電阻器系列


型 號 | +20°C時電阻元件的電阻(Ω) | 負載電 | 電阻元 | 每箱所裝電阻元件的數量 | 備 注 |
ZX2-1/0.2 | 0.20 | 43 | ZB1-0.2 | 10 |
|
ZX2-1/0.25 | 0.25 | 38 | ZB1-0.25 | 10 |
|
ZX2-1/0.33 | 0.33 | 32 | ZB1-0.33 | 10 |
|
ZX2-1/0.4 | 0.40 | 29 | ZB1-0.4 | 10 |
|
ZX2-1/0.5 | 0.50 | 26 | ZB1-0.5 | 10 |
|
ZX2-1/0.66 | 0.66 | 23 | ZB1-0.66 | 10 |
|
ZX2-2/0.7 | 0.70 | 22.3 | ZB2-0.7 | 10 |
|
ZX2-2/0.9 | 0.90 | 19.9 | ZB2-0.9 | 10 |
|
ZX2-2/1.1 | 1.10 | 17.7 | ZB2-1.1 | 10 |
|
ZX2-2/1.45 | 1.45 | 15.4 | ZB2-1.45 | 10 |
|
ZX2-2/1.95 | 19.5 | 13.8 | ZB2-1.95 | 10 |
|
ZX2-2/2.8 | 28 | 11.2 | ZB2-2.8 | 10 |
|
ZX2-2/3.5 | 35 | 10.1 | ZB2-3.5 | 10 |
|
ZX2-2/4.4 | 44 | 8.9 | ZB2-4.4 | 10 |
|
ZX2-2/5.8 | 58 | 7.7 | ZB2-5.8 | 10 |
|
ZX2-2/8 | 80 | 6.6 | ZB2-8 | 10 |
|
ZX2-2/12 | 120 | 5.4 | ZB2-12 | 10 |
|
ZX2-2/18 | 180 | 4.4 | ZB2-18 | 10 |
|
ZX2-2/21.6 | 216 | 4.0 | ZB2-21.6 | 10 |
|
ZX2-2/27.6 | 276 | 3.5 | ZB2-27.6 | 10 |
|
ZX2-2/37 | 370 | 3.1 | ZB2-37 | 10 |
|
ZX2-2/48 | 480 | 2.7 | ZB2-48 | 10 |
|
ZX2-2/68 | 680 | 2.3 | ZB2-68 | 10 |
|
ZX2-2/96 | 960 | 1.9 | ZB2-96 | 10 |
|
ZX2-2/140 | 1400 | 1.6 | ZB2-140 | 10 |
|
ZX2-2/188 | 1880 | 1.4 | ZB2-188 | 10 |
|
ZX2-2/260 | 2600 | 1.2 | ZB2-260 | 10 |
|

型 號 | 發熱時 | 允許負 | 總電 | 電 阻 元 件 | ||
型號 | 數量 | 接法 | ||||
ZX12-0.1 | 200 | 215 | 0.10 | ZJ1-1 | 12 | 2并6串 |
ZX12-0.14 | 150 | 181 | 0.14 | ZJ1-2 | 12 | 2并6串 |
ZX12-0.2 | 120 | 152 | 0.20 | ZJ1-3 | 12 | 2并6串 |
ZX12-0.28 | 140 | 128 | 0.28 | ZJ1-4 | 16 | 2并8串 |
ZX12-0.4 | 200 | 107 | 0.4 | ZJ1-1 | 12 | 12串 |
ZX12-0.56 | 150 | 91 | 0.56 | ZJ1-2 | 12 | 12串 |
ZX12-0.8 | 120 | 76 | 0.8 | ZJ1-3 | 12 | 12串 |
ZX12-1.1 | 140 | 64 | 1.1 | ZJ1-4 | 16 | 16串 |
ZX12-1.6 | 128 | 54 | 1.6 | ZJ1-5 | 16 | 16串 |
ZX12-2.2 | 104 | 46 | 2.2 | ZJ1-6 | 16 | 16串 |
ZX12-3.0 | 136 | 39 | 3.0 | ZJ1-7 | 24 | 24串 |
ZX12-4.2 | 104 | 33 | 4.2 | ZJ1-8 | 24 | 24串 |
ZX12-5.6 | 96 | 29 | 5.6 | ZJ1-9 | 24 | 24串 |
ZX12-8.0 | 80 | 24 | 8.0 | ZJ1-10 | 24 | 24串 |

型 號 | 允許電 | 總 電 | 電 阻 元 件 | ||
元 件 | 發熱時間常數T(秒) | 數量 | |||
ZX15-5 | 215 | 0.10 | ZY-0.08 | 186 | 5 |
ZX15-7 | 181 | 0.14 | ZY-0.112 | 354 | 5 |
ZX15-10 | 152 | 0.20 | ZY-0.16 | 252 | 5 |
ZX15-14 | 128 | 0.30 | ZY-0.24 | 144 | 5 |
ZX15-20 | 107 | 0.40 | ZY-0.08 | 186 | 5 |
ZX15-28 | 91 | 0.56 | ZY-0.112 | 354 | 5 |
ZX15-40 | 76 | 0.80 | ZY-0.16 | 252 | 5 |
ZX15-55 | 64 | 1.2 | ZY-0.24 | 144 | 5 |
ZX15-80 | 54 | 1.6 | ZY-0.32 | 225 | 5 |
ZX15-110 | 46 | 2.1 | ZY-0.42 | 255 | 5 |
ZX15-75 | 39 | 3.0 | ZY-0.60 | 192 | 5 |
ZX15-105 | 33 | 4.2 | ZY-0.84 | 78 | 5 |
ZX15-140 | 29 | 5.6 | ZY-1.12 | 50 | 5 |
ZX15-200 | 24 | 8.0 | ZY-1.6 | 45 | 5 |
ZX15-280 | 20 | 11.0 | ZY-2.2 | 90 | 5 |

RT系列電阻器常用規格型號及技術參數
電阻器 | 電動機 | 容量(KW) | 轉子 | 轉子 | 所配控制 | 每臺電動 |
RT01-6/1B | JZR201-6 | 0.6 | 64 | 8.15 | KTJ1-50 | 1 |
RT02-6/1B | JZR202-6 | 4.0 | 91 | 8.9 | 1 | |
RT03-6/1B | JZR203-6 | 1.5 | 120 | 9.7 | 1 | |
RT11-6/1B | JZR211-6 | 2.2 | 138 | 11.8 | 1 | |
RT12-6/1B | JZR212-6 | 3.5 | 206 | 12.1 | 1 | |
RT21-6/1B | JZR221-6 | 5 | 143 | 17.1 | 1 | |
RT22-6/1B | JZR222-6 | 7.5 | 267 | 18.9 | 1 | |
RT31-6/1B | JZR231-6 | 11 | 225 | 32 | 1 | |
RT31-8/1B | JZR231-8 | 7.5 | 186 | 27 | 1 | |
RT41-8/1B | JZR231-8 | 11 | 150 | 50 | 1 | |
RT42-8/1B | JZR242-8 | 16 | 215 | 49 | KT14-25J | 1 |
RT51-8/2D | JZR251-8 | 22 | 220 | 64 | 2 | |
RT52-8/2D | JZR252-8 | 30 | 285 | 67 | 2 |

YZR系列電阻器常用規格型號及技術參數
電阻器型號 | 電動機型號 | 容量 | 轉子電壓 | 轉子電流 | 每臺電動機所用的 |
RK52-112M-6/1B | YZR112M-6 | 1.8 | 100 | 13.4 | 1 |
RK52-132M1-6/1B | YZR132M1-6 | 2.5 | 132 | 12.9 | 1 |
RK52-160M1-6/1B | YZR160M1-6 | 6.3 | 138 | 29.4 | 1 |
RK52-160L-6/1B | YZR160L-6 | 13 | 250 | 31.6 | 1 |
RK52-180L-6/2 | YZR180L-6 | 17 | 218 | 49.8 | 2 |
RK54-160M1-6/1B | YZR160M1-6 | 5.5 | 138 | 25.7 | 1 |
RK54-160M2-6/1B | YZR160M2-6 | 7.5 | 185 | 26.5 | 1 |
RK54-160L-6/1B | YZR160了-6 | 11 | 250 | 27.6 | 1 |
RK54-180L-6/2 | YZR180L-6 | 16 | 218 | 46.5 | 2 |
RK54-200L-6/3 | YZR200L-6 | 22 | 200 | 69.9 | 3 |
RT52-132M1-6/1B | YZR132M1-6 | 2.5 | 132 | 12.9 | 1 |
RT52-160M1-6/1B | YZR160M1-6 | 6.3 | 138 | 29.4 | 1 |
RT52-160M2-6/1B | YZR160M2-6 | 8.5 | 185 | 29.8 | 1 |
RT52-160L-6/2 | YZR160L-6 | 13 | 250 | 31.6 | 2 |
RT54-132M2-6/1B | YZR132M2-6 | 3.7 | 185 | 14.5 | 1 |
RT54—160M2-6/1B | YZR160M2-6 | 7.5 | 185 | 26.5 | 1 |
RT54-160L-6/1B | YZR160L-6 | 11 | 250 | 27.6 | 1 |
RT54—200L-6/3 | YZR200L-6 | 22 | 220 | 69.9 | 3 |
RT54-225M-6/3 | YZR225M-6 | 30 | 250 | 74.4 | 3 |
RT54—200L-6/3 | YZR200L-6 | 22 | 220 | 69.9 | 3 |
RT54—160L-8/1B | YZR160L-8 | 7.5 | 205 | 23 | 1 |
RT54-180L-8/2 | YZR180L-8 | 11 | 172 | 44 | 2 |
RT54—225M-8/3 | YZR225M-8 | 22 | 232 | 59.1 | 3 |
RS52—180L-8/2 | YZR180L-8 | 13 | 172 | 31.6 | 2 |
RS52-225M-8/3 | YZR225M-8 | 26 | 232 | 71.2 | 3 |
RS54-160M2-6/1B | YZR160M2-6 | 7.5 | 185 | 26.5 | 1 |
RS54—160L-6/2B | YZR160L-6 | 11 | 250 | 27.6 | 2 |
RS54-200L-6/4 | YZR200L-6 | 22 | 200 | 69.9 | 4 |
RS54—255M-6/4 | YZR255M-6 | 30 | 250 | 74.4 | 4 |
RS54—250M2-6/6 | YZR250M2-6 | 45 | 290 | 95 | 6 |
R有54—160L-8/2 | YZR160L-8 | 7.5 | 205 | 23 | 2 |
RY54-180L-8/3 | YZR180L-8 | 11 | 172 | 44 | 3 |
RY54—200L-8/3 | YZR200L-8 | 15 | 178 | 53.5 | 3 |
RY54-250M2-8/6 | YZR250M2-8 | 37 | 335 | 70 | 6 |
RY54—160M2-6/2B | YZR160M2-6 | 7.5 | 185 | 26.5 | 2 |
RY54-160L-6/3B | YZR160L-6 | 11 | 250 | 27.6 | 3 |
RZ54—160M2-6/1B | YZR160M2-6 | 7.5 | 105 | 26.5 | 1 |
RZ54-160L-6/2B | YZR160L-6 | 11 | 250 | 27.6 | 2 |
RZ54—200L-6/3 | YZR200L-6 | 22 | 200 | 69.9 | 3 |
RZ54—225M-6/3 | YZR225M-6 | 30 | 250 | 74.4 | 3 |

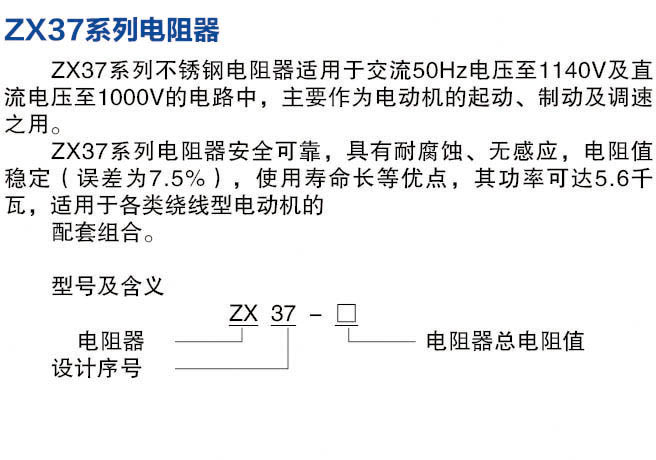

ZX37系列電阻器常用規格型號及技術參數
