<山濟>QT33吊鉤聯動臺
發布日期： 2022-5-19 本文被閱讀 937 次
SQT33A(B)系列主令控制器型橋機聯動控制臺
一．概述
1.SQT33A(B)系列主令控制器型橋機聯動臺（以下簡稱聯動臺）主要用于交流50Hz(60Hz),電壓至380V和直流電壓至220V的橋式起重機控制電路中，與保護箱、控制箱（屏）配合，控制起重運輸機械的電動機起動、換向、調速和制動。
2.SQT33A聯動臺箱體內安裝的是SLK5系列主令控制器。SQT33B聯動臺箱體內安裝的是SLK3系列主令控制器。左箱為單手柄雙機構主令控制器，右箱為并排兩個單手柄單機構主令控制器。聯動臺符合JB/T6748《起重機控制臺》、GB14048.5及IEC947-5-1(1990)《低壓開關設備、控制設備控制電路電器 和開關元件》一部分機電式控制電路電器的相關規定
二．型號及定義
三．聯動臺主要技術參數
1.聯動臺適用于海拔不高于2000米的工作場所
（高于2000米時，需特殊訂貨）。
2.聯動臺適用于8h工作制和斷續周期工作制，
額定操作頻率為600次/h（短時允許不超過1200次/h），負載因數為40%的工作環境。
3.聯動臺操作機構的機械壽命為400萬次，電壽命在AC ─ 15使用類別下為60
萬次，在DC ─ 13使用類別下為30萬次。
4.聯動臺操作機構的手柄有機械鎖零及自動復位裝置。手柄分為兩種：一種是上提下半球時零位解鎖，上提下半球再將下半球順時針旋轉90°時則鎖零不起作用（用戶沒有要求就按一種生產）；第二種是按下手柄頂部的機械鎖零裝置時手柄解鎖。手柄操作方向按用戶要求可做成一字型（縱向或橫向）、十字形、全方位三種形式。
5.聯動臺用SLK5、SLK3主令控制器基本技術參數見下表
6.聯動臺操作機構的操作力為25N。
7.操作手柄的復位功能由客戶選擇安裝的主令控制器的類型確定。
四．結構簡述
1.聯動臺主要由左箱、右箱、底座、座椅和主令控制器組成。

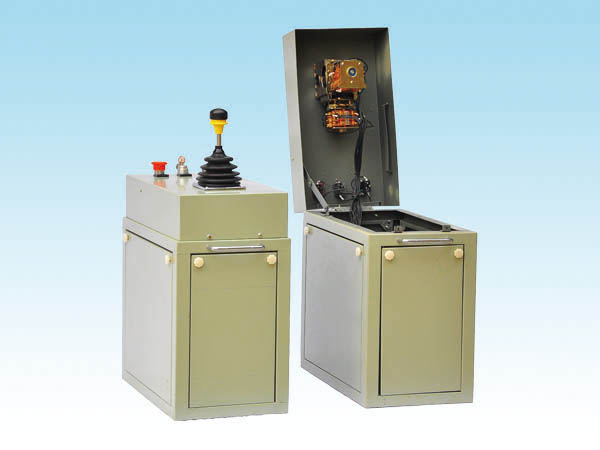

2.左、右箱由箱蓋和箱體組成，箱蓋通過箱體后部的鉸鏈和支撐限位裝置可以翻轉100°～110°，維修十分方便；箱蓋上除裝有控制器外，還有信號燈、按鈕、微型斷路器等。
3.不帶底座的聯動臺無特殊要求時一般配計算機座椅。聯動臺配有腳踏開關。
4.聯動臺上裝備的控制器是SLK5、SLK3系列主令控制器，具有操作輕便、檔位明顯、壽命長等特點，還可加裝電位器、編碼器，輕松適應各控制系統。
五．外形及安裝尺寸
六．基本型聯動臺布置圖
七．訂貨須知
1.訂購聯動臺，請按本型號聯動臺的型號及定義，提供聯動臺左箱和右箱型號；
2.訂非標聯動臺，需提供左、右箱主令控制器分合程序號，左、右箱臺面布置圖；
3.主令控制器若加裝電位器或編碼器，請提供有關的詳細資料。
