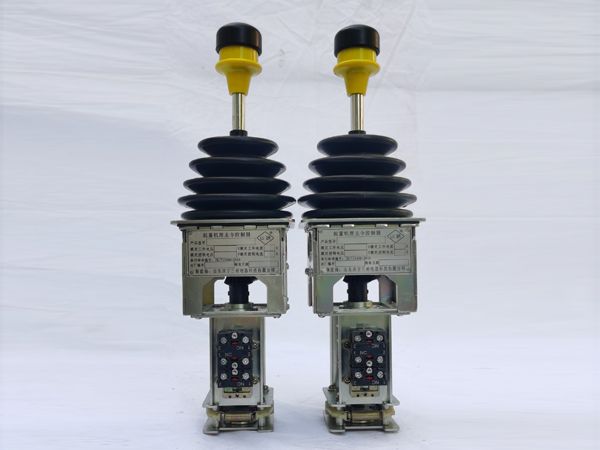

2、<山濟>牌K11系列操縱桿類別、型號和含義

     2.1型號和含義

  2.1類別

  操縱桿按機構數分為單手柄單機構和單手柄雙機構兩大類。

  按觸頭架分為基本型和加長型，基本型可安裝3-8個觸頭組，加長型可安裝9-12個觸頭組。以適用各種工況需求。

3、執行標準JB/T13480-2018,機械壽命電壽命按公司內控標準設計制造。

4、研發簡述

<山濟>牌K11系列操縱桿是專為工業起重機（特別是鋼鐵企業）新研發的一種主令機型，與2017年研發成功。并與2018年投放市場，至2021年底未發現有質量問題。用戶反映，品牌產品用的住。

 該操縱桿由于屬于檔位保持機型，與鋼鐵企業的車間內大量使用的凸輪型聯動控制臺檔位保持型，無手柄復位型操控習慣一樣，對于車間內舊的凸輪聯控制動臺升級改造為操縱桿聯動臺，因操作方式一樣，天車司機很容易上手，用這種操縱桿組裝的聯動臺作為新出廠工業起重機配套，也是一種很好的選擇。我公司也是根據市場這一要求而開發的該操縱桿。

5、結構特點

    5.1 選用能防塵的球軸承作為傳動軸回轉的機箱

       5.2 傳動付選用調制齒輪。

       5.3 凸輪開關組框架采用沖壓件焊接制作并帶回轉支承，軸承座支承件為防塵球軸承。

       5.4 凸輪片套裝在凸輪軸上，不易脫落和損壞。為方便操作者容易找準零位檔，有目的增大凸輪片的檔位角度。1-0-1檔36°，2-0-2檔54°，每檔增加24°，直至末位檔。由于結構的關系，單手柄雙機構±4檔，手柄開角±36°；單手柄單機構±4檔，手柄開角±36°；客戶有特殊要求，單手柄單機構可擴展到±6檔，手柄開角±42.5°。

       5.5 雙搖臂帶肩滾輪，鋼板棘輪，拉簧作用下鎖定棘輪，保持檔位。

       5.6 機件扎實、堅固、可靠、耐用。機件經受得住操作性沖擊。機械壽命1000萬次，正常使用情況下電壽命600萬次。

6、主要技術參數

6.1基本參數見下表：

6.2手柄操作力5-7N，符合人體工學。

6.3機械壽命1000萬次，正常使用條件下電氣壽命600萬次，（正品法國施耐德觸頭組）。

6.4斷續周期工作制下額定操作頻率為每小時1200次。

7、使用環境條件

        7.1 操縱桿電源處的電壓波動不應超過額定電壓的10-15％

7.2 使用環境溫度為-5~40°，24小時內的平均溫度值不超過35°

7.3 海拔不應超過2000米

7.4 在溫度+40°時，空氣的相對濕度不超過50％，在較低的溫度下可以允許有較高的相對濕度，例如在20°C時達90％。

7.5 環境污染等級不應超過GB/T14048-2012中6.1.3.2規定，污染等級3級。

7.6 使用環境中，不應有爆炸、腐蝕和破壞絕緣的介質；

7.7 操縱桿的工作制為斷續周期工作制，負載因數為40％；

7.8 安裝部位的振動頻率為5HZ-13HZ時，位移不應超過1,。5MM，振動頻率為13HZ-150HZ時，振動加速度為1.0g

8、使用條件

長年使用中正常，維護各運動部件每年定期灌潤滑脂。特別是經常聯動操作的工況下。防塵罩內手柄桿上的耐磨銅套及銅套導槽部位要定期松開壓蓋螺絲，掀開防塵罩往銅套滾動部位涂潤滑脂。此處應保證聯動操作時銅套在手柄桿上轉動，不容易干摩擦，防止銅套早期因磨損過度而損壞。

9、質保期

在24小時輪班操作的工況下，質保期3年，推薦使用6年，單班工作制，質保期5年。推薦使用8年。

注：超過上述環境條件時，與用戶協商解決。
